近日，由于環保和限產的原因，水泥企業越來越追求在有限的時間內提高熟料產量，此種背景下，采取納米隔熱材料減薄耐火隔熱層的厚度，擴大原有設備內部有效空間，對水泥企業具有重要意義。

　　重慶開州水泥有限公司分解爐擴容

　　重慶開州水泥有限公司采用35mm950型納米隔熱板代替原有的100mm硅酸鈣板，擴大分解爐的內部容積。原來的耐火結構是114mm耐火磚和100mm硅酸鈣板，為了擴大內徑，原耐火磚114mm不變，采用35mm的納米隔熱板代替原來的100mm硅酸鈣板。

　　

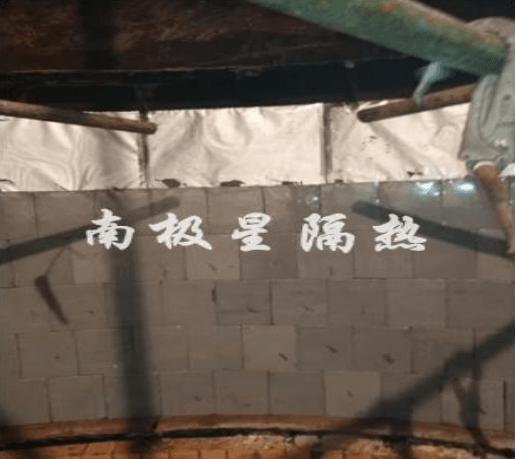

　　現場施工圖

　　施工中，35mm納米隔熱板分兩層施工，一層25mm粘貼于鋼殼上，然后施工10mm的隔熱氈，兩層隔熱板錯縫施工。采用35mm納米隔熱板代替100mm的硅酸鈣板，內部直徑增加130mm，容積增加了32立方米，外殼溫度由原來的120℃下降到80℃，降溫幅度為40℃，擴容和節能效果明顯，同時50天就收回了投資。

　　陵川金隅分解爐大修改造

　　分解爐、鵝頸管部位采用35mm950型納米隔熱板替代原115mm硅酸鈣板，預熱器進風口部位采用25mm950型納米隔熱板替代原115mm硅酸鈣板。改造后預熱器進風口截面減薄隔熱層90mm，降低阻力>700Pa，預熱器擴容144立方米，增產熟料432t/d，外殼溫度降低至75℃~85℃，減少系統阻力，提高產能，降低了外殼溫度。

　　

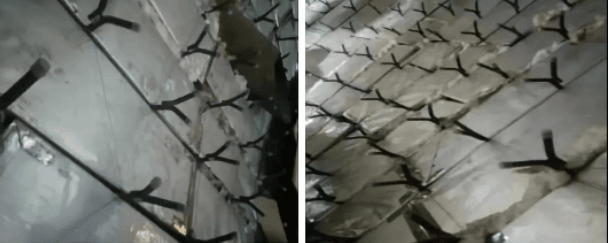

　　現場施工圖

　　四川宏云建材分解爐擴容

　　四川宏云建材采用10mm950型+50mm1000型納米隔熱板對分解爐進行擴容改造，改造后減薄隔熱層55mm，擴容33立方米，秋季外殼溫度85℃，增產熟料99t/d，投入40天后就收回了投資，擴容增產效益高，回收期短。

　　

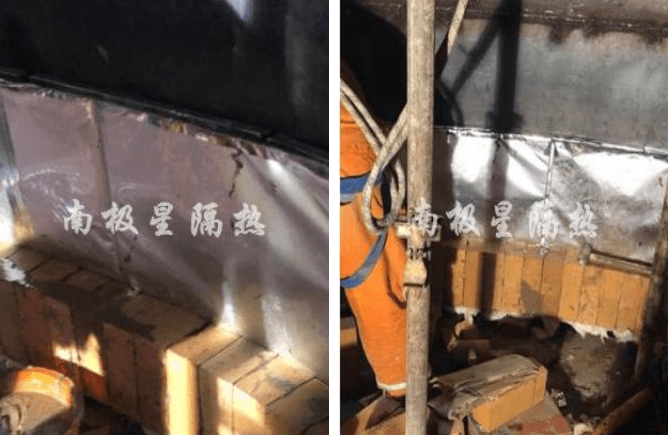

　　現場施工圖

　　冀東鞍山水泥公司分解爐擴容

　　冀東鞍山水泥公司采用25mm的950型納米隔熱材料，代替原有的80mm硅酸鈣板，擴大分解爐的內部直徑，原來的耐火結構是149mm耐火磚和80mm硅酸鈣板，為了擴大內徑，原耐火磚149mm不變，采用25mm的納米隔熱板代替原來的80mm硅酸鈣板。

　　施工中，25mm納米隔熱板分兩層施工，一層15mm隔熱氈粘貼于鋼殼上，然后施工10mm的隔熱氈，兩層隔熱板錯縫施工。采用25mm納米隔熱板代替80mm的硅酸鈣板，內部直徑增加110mm，容積增加了44.55立方米，外殼溫度由原來的110℃下降到65℃，降溫幅度為45℃，擴容和節能效果明顯。

　　

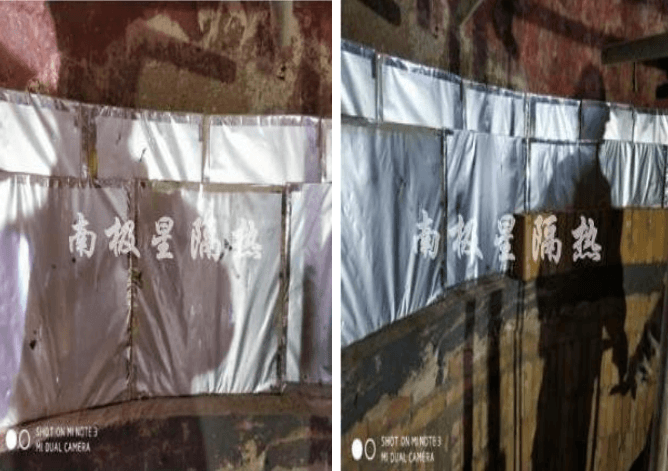

　　分解爐直立段施工圖

　　

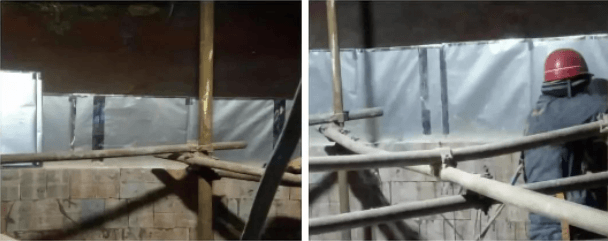

　　分解爐錐體段施工圖

　　據水泥人網了解，上述4家水泥企業所使用的納米隔熱材料由天津南極星隔熱材料有限公司(以下簡稱“南極星”)研發生產，南極星納米隔熱材料采用納米技術，添加了獨特的反紅外輻射材料，采取特殊的工藝生產出來的納米級微孔隔熱材料，相比較于傳統陶瓷纖維和微孔硅酸鈣板這類微米級氣孔隔熱材料，納米隔熱材料的氣孔在20納米左右，其導熱系數成為迄今為止最低的隔熱材料，同樣溫度下的隔熱性能比傳統要好4倍。

　　從以上的4家水泥企業分解爐擴容改造案例來看，水泥分解爐采用南極星納米隔熱材后，一方面可以減薄分解爐隔熱襯厚度，達到擴大原有設備的有效容積，增加單位時間內的產量;另外一方面，還達到了降低設備的外殼溫度，有利于降低設備的煤耗，具有較好的經濟效益，對水泥的增產和節能都意義重大。

　　

　　南極星營銷網絡

　　截至目前，南極星納米隔熱材料已助力海螺集團、金隅冀東集團、祁連山集團、堯柏集團、西南集團、山水集團、亞泰集團、葛洲壩水泥、華潤水泥、萬年青水泥等多家大型水泥集團企業實現擴容節能。未來，南極星將不斷深耕納米隔熱材料領域，繼續嚴格要求產品性能，研發出更加高端的產品，更好地滿足下游用戶的需求。
