使用陶瓷研磨體的水泥企業(yè)是該產(chǎn)品的直接受益者，在一項(xiàng)新技術(shù)的起步階段，難免出現(xiàn)一些需要調(diào)整完善的事項(xiàng)，往往需要供需雙方的密切配合。對(duì)陶瓷研磨體也要強(qiáng)調(diào)文明使用，不能把破碎責(zé)任一推了之;特別是對(duì)于臺(tái)時(shí)產(chǎn)量的下降，具體使用者對(duì)現(xiàn)場(chǎng)情況了解更多、對(duì)粉磨工藝更加熟悉、更有發(fā)言權(quán)，應(yīng)該積極主動(dòng)的去協(xié)助采取措施。

一、使用案例

案例1：2015年7月23日～9月30日，Z水泥集團(tuán)在其YN公司、￠4.2×13m聯(lián)合粉磨系統(tǒng)中、水泥磨二倉試用D公司的陶瓷研磨體的情況：

原二倉鋼球設(shè)計(jì)裝載量為160t，改裝陶瓷研磨體按設(shè)計(jì)裝載量的60%算應(yīng)為96t(填充率將增大約1.2倍)，按填充率不變算應(yīng)裝約80t(密度小了一半)，但為防止串倉起見，7月22日只裝了69t陶瓷研磨體。該廠已經(jīng)配套了能源管理系統(tǒng)，各種粉磨參數(shù)(包括系統(tǒng)電耗)隨時(shí)可見，從7月23日至26日生產(chǎn)PC 32.5水泥的情況看，取得如下使用效果：

二倉裝載量：由160t→下降到69t;

二倉填充率：由32%→下降到27.6%;

球磨機(jī)電流：由171A→下降到101A;

平均臺(tái)時(shí)：由216.35t/h→下降到169.14t/h;

比表面積：由約380m2/kg→增加到>400m2/kg;

平均電耗：由27.36kwh/t→25.86kwh/t水泥。

分析臺(tái)時(shí)產(chǎn)量降低的主要原因是裝載量嚴(yán)重不足。進(jìn)磨測(cè)量，球面距中心孔邊沿還有約150mm空高，填充率只有27.6%，原鋼球填充率約為32%，計(jì)劃進(jìn)一步增大裝載量;由于換球后水泥細(xì)度仍按原有9.0±3%控制，實(shí)際比表面積已經(jīng)>400m2/kg，比原有比表面積增大了約20m2/kg，計(jì)劃下一步將水泥細(xì)度放寬到12～13%。

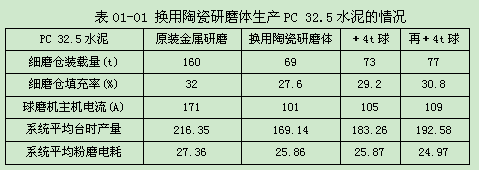

在之后的7月底和8月初，又逐步進(jìn)行了2次加球試驗(yàn)，為防止往雙層隔倉板的卸料倉里竄球，用不銹鋼篩板做了一個(gè)喇叭筒，把卸料口邊緣加高了60mm。在保證質(zhì)量的前提下，臺(tái)時(shí)產(chǎn)量恢復(fù)到192.58t/h。換球后生產(chǎn)PC 32.5水泥的情況見表01-01。
